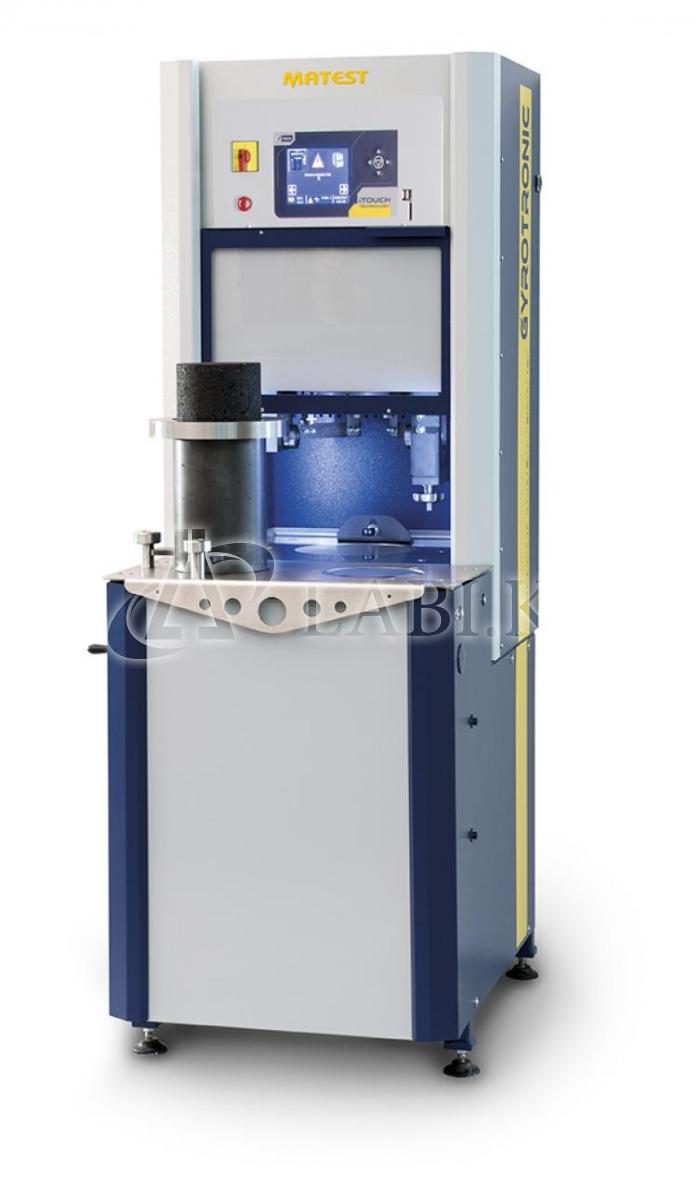

Гираторный компактор B041

гиратор используют для подбора оптимального состава смеси

Описание

В системе объемно-функционального проектирования (стандарты ГОСТ Р 58401.1-2019, ГОСТ Р 58401.2-2019, ГОСТ Р 58401.3-2019) гиратор используют для подбора оптимального состава смеси.

 При уплотнении в гираторе на асфальтобетонную смесь одновременно воздействуют вертикальная и сдвиговая нагрузки за счет наклона вращающейся формы. Это максимально близко моделирует в лаборатории процесс уплотнения дорожным катком. Полученные образцы-цилиндры 100 мм / 150 мм затем используют для оценки физических и эксплуатационных характеристик смеси. Таблица методов испытаний по системе объемно-функционального проектирования и необходимое оборудование приведены в нашем каталоге на стр. 6-7.

 Перед ежегодной аттестацией требуется калибровка угла гирации в соответствии с ГОСТ Р 58401.17-2019 с помощью специального измерителя (GAM). Приборы, с помощью которых наши специалисты выполняют периодическую аттестацию, имеют все необходимые сертификаты ВНИИМ им. Менделеева.

 Режим работы - полностью автоматический. Параметры уплотнения задаются со встроенного блока управления или внешнего ПК.

Выбор режимов уплотнения:

  • До заданной высоты образца;
  • До заданной плотности;
  • По количеству вращений (гираций);

 Для получения плоско-параллельных торцевых поверхностей образцов последний цикл гирации машина выполняет с нулевым углом вращения

Отображение в ходе испытания и фиксация в отчете следующих данных:

число оборотов, высота образца, угол вращения, прилагаемая нагрузка.

Главные особенности:

  • Постоянство угла вращения для соответствия требованиям стандартов обеспечивает жесткая стальная рама
  • Вертикальное электро-пневматическое нагружение контролируется серво-управляемым регулятором
  • Встроенный блок управления имеет цветной сенсорный экран и операционную систему, аналогичную Windows для ПК
  • Специальное программное обеспечение для сбора, обработки и сохранения данных на ПК
  • Иконки на сенсорном экране позволяют легко настраивать параметры уплотнения, управлять работой гиратора, обрабатывать данные, строить графики и сохранять данные в файл
  • Сохранение данных возможно через 2 USB порта и слот SD карты

Опционально на гираторный уплотнитель можно установить:

  • автоматический выталкиватель для образцов
  • встроенные весы или боковой столик для весов
  • колеса для легкого передвижения по лаборатории
  • измеритель вертикального нагружения
  • измеритель усилия бокового сдвига

СТАНДАРТЫ: ГОСТ Р 58401.13-2019 / EN 12697-10 / EN 12697-31 / ASTM D6925 / AASHTO T312 - SHRP M-002.



Технические данные

 Размеры образцов:
     • диаметр
     • высота

100 и 150 мм
0… 200 мм для обоих размеров
 Габариты форм:
     • внутренний диаметр
     • высота

100 и 150 мм
250 мм для обеих форм
 Угол гираторного вращения 0,82° по EN
1,16° по ASTM (ГОСТ Р 58401.17-2019)
 Количество циклов гирации (регулируется) 1... 5000
 Скорость гираторного вращения (регулируется) 5...60 рабочих циклов/мин
(стандарт - 30 циклов/мин)
 Вертикальная нагрузка
     • на образцы D=150 мм (регулируется)
     • на образцы D=100 мм (регулируется)

10... 900 кПa
23... 1500 кПa
 Электропитание 230 В / 1000 Вт
 Габариты (ДШВ) 640x500xh1950 мм
 Масса без опций 280 кг




Принадлежности (заказываются отдельно)

  • формы,
  • пенетрационные плунжеры,
  • бумажные фильтры,
  • экструдер,
  • подставка,
  • компрессор.
  • B041-05 - цилиндрическая форма D=100 мм;
  • B041-06 - цилиндрическая форма D=150 мм;
  • B041-08 - перфорированная цилиндрическая форма D=100 мм;
  • B041-09 - перфорированная цилиндрическая форма D=150 мм;
  • B041-11 - плунжер D=100 мм;
  • B041-12 - плунжер D=150 мм;
  • B041-15 - бумажные фильтры для формы D=100 мм;
  • B041-16 - бумажные фильтры для формы D=150 мм;
  • B041-20 - рабочий стол;
  • B041-23 - автоматический экструдер для образцов. Может быть закреплен на столе B041-20 или любой другой подставке;
  • B041-25 - ручной экструдер для образцов. Может быть закреплен на столе B041-20 или любой другой подставке ;
  • V207 - лабораторный воздушный компрессор, подробнее смотри здесь;
  • B041-30 - прибор для контроля давления в системе;
  • B041-35 - уловитель конденсата.
